螺旋板式換熱器

    產品描述:螺旋板式換熱器
    咨詢熱線:13306187525

    螺旋板式換熱器是一種高/效換熱器設備,適用汽-汽、汽-液、液-液,對液傳熱。它適用于化學、石油、溶劑、醫藥、食品、輕工、紡織、冶金、軋鋼、焦化等行業。按 結構形式可分為 不可拆式(Ⅰ型)螺旋板式及可拆式(Ⅱ型、Ⅲ型)螺旋 板式換熱器。


       螺旋板式換熱器通過多年實踐使用證明,確是一種高/效換熱設備,它適用于化學、石油、溶劑、醫藥、食品、輕工、紡織、冶金、軋鋼、焦化等行業中應用。換熱器吸取當代國際先進技術,經獨特的優化設計制造的液-液、汽-水熱交換器。產品結構工藝按瑞典“阿爾法拉代”公司標準,螺旋板端面采用折邊氬弧焊,“頂距柱”專用工藝為電容蓄電接觸器,提高了內在和外表的質量得到“寶鋼”認可,能取代進口。

       不可拆式螺旋板換熱器是按-機部標準JB/TQ724-89不可拆式螺旋板式換熱器形式,基本參數與尺寸的規定而進行設計的,它具備制造簡單,成本低,體積小和傳熱性能好等優點,但也有它的不足之處,例如不能進行機械清洗,壞了不易檢修等,選用者應根據工程的實際情況選取具體的設備使之有效。

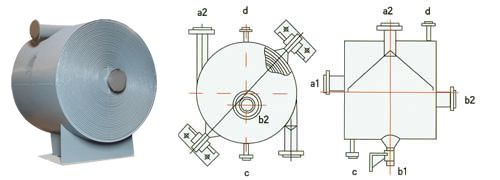

    結構及性能

       1、本設備適用于:液-液,氣-氣,氣-液對流傳熱可用于蒸汽冷凝和液體蒸發傳熱,化工,石油,醫藥,機械,電力,輕工和紡織等工業部門均可選用。

       2、本設備由兩張鋼板卷制而成,形成了兩個均勻的螺旋通道,兩種傳熱截止可進行全逆流流動,適用小溫差傳熱,便于回收低溫?zé)嵩床⒖蓽?zhǔn)確地控制出口溫度。

       3、在殼體上的接管是切向結構,局部阻力小,螺旋通道的曲率是均勻的,流體在設備內流動沒有大的換向,總的阻力小,因而可提高設計流速使之具備較高的傳熱能力。

       4、螺旋通道的端面是焊接密封的,密封性能好,結構可靠。

       5、不易檢修,尤其是內部板出現問題時極難修理,有些廠把設備兩端焊縫全部車掉,重新將板展平補焊后再卷制,這樣做消耗的工時太大,因選用螺旋板式換熱器防腐是十分重要的。

       6、不能進行機械清洗,生產實踐證明,螺旋板換熱器與一般列管式換熱器相比是不容易堵塞的,尤其是泥沙、小貝殼等懸浮顆粒雜質不易在螺旋通道內沉積,分析其原因;一是因?yàn)樗菃瓮ǖ离s質在通道內的沉積一形成周轉的流還會提高至把它沖掉,二事故因?yàn)槁菪ǖ纼?nèi)沒有死角,雜質容易被沖出。

       7、因?yàn)槁菪ǖ纼?nèi)有定距柱支撐通道間距,甩以不得有纖維狀雜質(棉紗,草棍,樹葉等)進入換熱器內部。

       8、嚴格控制冷卻水出口溫度在結垢溫度以下。

       9、常用的清洗方法是用蒸汽吹凈或堿洗,蒸汽吹入要向接管,把雜質從設備內吹出,很多使用廠認為這是行之有效的方法。

    可拆式(Ⅱ型、Ⅲ型)螺旋板式換熱器

       結構原理與不可拆式換熱器基本相同,但其中通道可拆開清洗,兩端加封頭密封。特別適用有粘性、有沉淀液體的液與液交換,以及氣一液,蒸汽冷凝。由于可拆式換熱器需增添封頭、法蘭等部件,設備成本比不可拆式換熱器稍大。

    基本參數

       螺旋板式換熱器的公稱壓力PN規定為0.6、1、1.6、2.5Mpa(即原6、10、16、25kg/cm2)(系指單通道隨的工作壓力)試驗壓力為工作壓力的1.25倍。

       螺旋板式換熱器與介質接觸部分的材質,碳素鋼為Q235A、Q235AF,不銹鋼酸鋼為SUS321、SUS304。其它材質可根據用戶要求選定。

       允許工作溫度:碳素鋼的t=0~+350℃,不銹鋼酸鋼的t=-40~500℃,升溫降壓范圍按壓力容器的有關規定。選用本設備時,應通過洽當?shù)墓に囉?jì)算,使設備通道內的流體達到湍流狀態。(一般液體流速1m/Sec氣體流速10m/Sec)。

       單臺設備不能滿足使用要求,可以多臺組合使用,但組合時必須符合下列規定:

       并聯組合,串聯組合:設備和通道間距相同。混合組合:一個通道并聯,一個通道串聯。

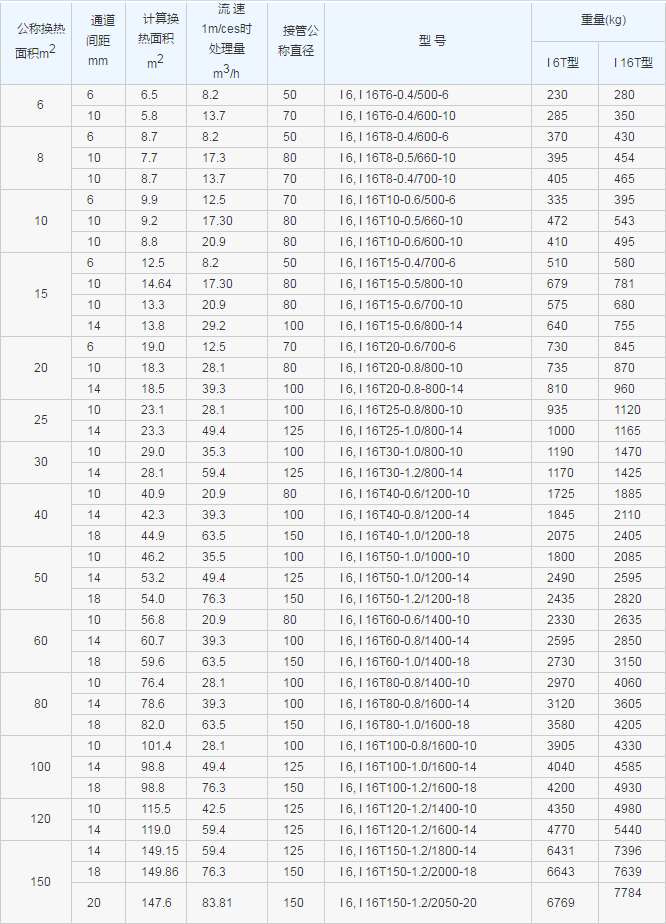

    不銹耐酸鋼制PN0.6、1.6MPa不可拆式(Ⅰ型)螺旋板換熱器。

    公稱換熱面積m2
    通道間距mm
    計算
    換熱面積
    m2
    流 速
    1m/ces時
    處理量m3/h
    接管公稱直徑
    型 號
    重量
    I 6B型
    I 16B型
    1
    61.03.8940I 6,I 16B1-0.2/300-64450
    2
    62.13.8940I 6,I 16B2-0.2/400-67885
    4
    64.48.250I 6,I 16B4-0.4/400-6131135
    104.517.380I 6,I 16B4-0.5/450-10129133
    104.813.770I 6,I 16B4-0.4/500-10161205
    8
    67.38.2150I 6,I 16B8-0.4/500-6212215
    107.8517.380I 6,I 16B8-0.5/550-10235273
    107.320.9080I 6,I 16B8-0.6/500-10237275
    10
    611.18.2150I 6,I 16B10-0.4/600-6295355
    1011.517.380I 6,I 16B10-0.5/650-10315405
    1011.220.9080I 6,I 16B10-0.6/600-10305395
    15
    616.912.5470I 6,I 16B15-0.6/600-6415490
    1014.7217.380I 6,I 16B15-0.5/760-10405575
    1015.028.180I 6,I 16B15-0.8/600-10400570
    1415.639.3100I 6,I 16B15-0.8/700-14505680
    20
    621.78.2150I 6,I 16B20-0.4/800-6540710
    1021.020.9080I 6,I 16B20-0.6/800-10555735
    1420.939.30100I 6,I 16B20-0.8/800-14660830
    25
    1026.629.9080I 6,I 16B25-0.6/900-10610950
    1426.939.20100I 6,I 16B25-0.8/900-147201060
    30
    1028.228.10100I 6,I 16B30-0.8/800-147501180
    1432.239.20100I 6,I 16B30-0.8/1000-149801370
    40
    1045.435.30100I 6,I 16B40-1.0/900-1011301515
    1440.219.4125I 6,I 16B40-1.0/1000-1412001630
    50
    1053.935.3100I 6,I 16B50-1.0/1000-1413601755
    60
    1061.0535.3100I 6,I 16B60-1.0/1100-1019202112
    1460.0849.40125I 6,I 16B60-1.0/1200-1420002200
    80
    1081.8335.3100I 6,I 16B80-1.0/1200-1025602816
    1480.949.40125I 6,I 16B80-1.0/1400-1426671934
    100
    10101.935.3100I 6,I 16B100-1.0/1300-1032003520
    14100.0649.40125I 6,I 16B100-1.0/1500-1433333666
    120
    10115.535.3100I 6,I 16B120-1.0/1500-1038704257
    14119.049.40125I 6,I 16B120-1.0/1700-1440204422
    130
    14128.8049.4125I 6,I 16B130-1.0/1750-1442414665
    18129.0963.5150I 6,I 16B130-1.0/1967-1844624908
    150
    14148.149.4125I 6,I 16B150-1.0/1890-1447025172
    18148.263.5150I 6,I 16B150-1.0/2010-1849625458
